ХАРАКТЕРНИ ОСОБЕНОСТИ:
● Повишено изходно ниво (с GaAs POWER DOUBLER хибридан усилвателен модул)
● Разширен честотен диапазон
● Вградена пасивна верига за обратен канал
● Възможност за включване на ARP‑21 - усилвател с честотен коректор и регулатор на усилването във веригата на обратния канал
● Вграден плавен честотен коректор и регулатор на усилването
● Комутируем втори изход
● Измервателни вход и изход

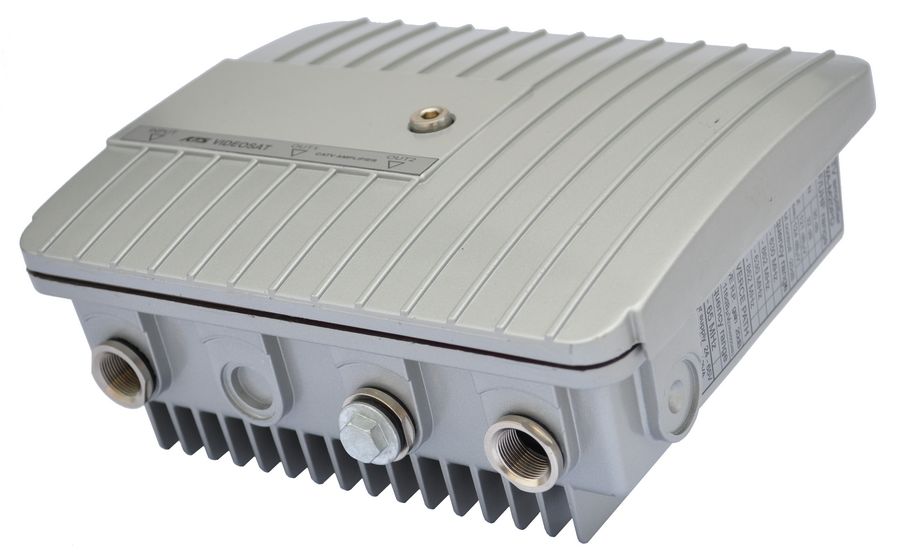

● Херметична алуминиева лята кутия
● Дистанционно захранване и избирателно подаване на захранващо напрежение по свързаните към усилвателя коаксиални линии с възможност за подаване на външно захранващо напрежение.
● Гръмозащита на входа и изходите
● Коаксиални съединители 5/8"
Усилвателят се монтира посредством два броя монтажни планки, влизащи в комплектацията.
ПАРАМЕТРИ
Технически параметри | Обратен канал | VHF/UHF |
---|
Активен | Пасивен |
---|
Честотен обхват | [MHz] | 5 ÷ 30 (65) | 47(85) ÷ 862 |
Усилване | с 1 изход | [dB] | 20 | -1.5 | 30 |
с 2 изхода | [dB] | 16 | -5.5 | 26 |
Неравномерност | [dB] | ±0.5 |
Максимално изходно ниво при кросмодулационно отстояние KMA= -60dB (DIN 45004 B) | с 1 изход | [dBµV] | 114 | | 124 |
с 2 изхода | [dBµV] | 110 | | 120 |
Групово закъснение CH1 (49.75 MHz) | [ns] | | < 10 |
Шумов коефициент | [dB] | < 5 | | < 6 |
Затихване на отразения сигнал | [dB] | > 15 | > 15 | > 20 (40 MHz/ -1.5 dB/oct.) |
Затихване към измервателния вход / изход | [dB] | -20 ±0.5 | -20 ±1 |
Регулиране на усилването | [dB] | 0 ÷ 10 | | 0 ÷ 20 |
Регулиране на честотната корекция | [dB] | 0 ÷ 10 и 3 вида характеристики | | 0 ÷ 18 или 6 ÷ 24 |
Входен / изходен импеданс | [Ω] | 75 |
Работен температурен диапазон | [°C] | -15/+55 |
Степен на защита | | IP 65 |
Габаритни размери (L x W x H) | [mm] | 208 / 165 / 79 |
Маса | [kg] | +0.1 | 1.85 |
Захранване
Параметър | Стойност |
---|
Захранващо напрежение | [V]/[Hz] | 24 ÷ 70 V / 50 ÷ 60 Hz синусоидална или правоъгълна форма |
Консумирана мощност (+ активен обратен канал) | [VA] | 12 (+3) |
Максимално пропускан ток при захранване по линията | [A] | 5 |
