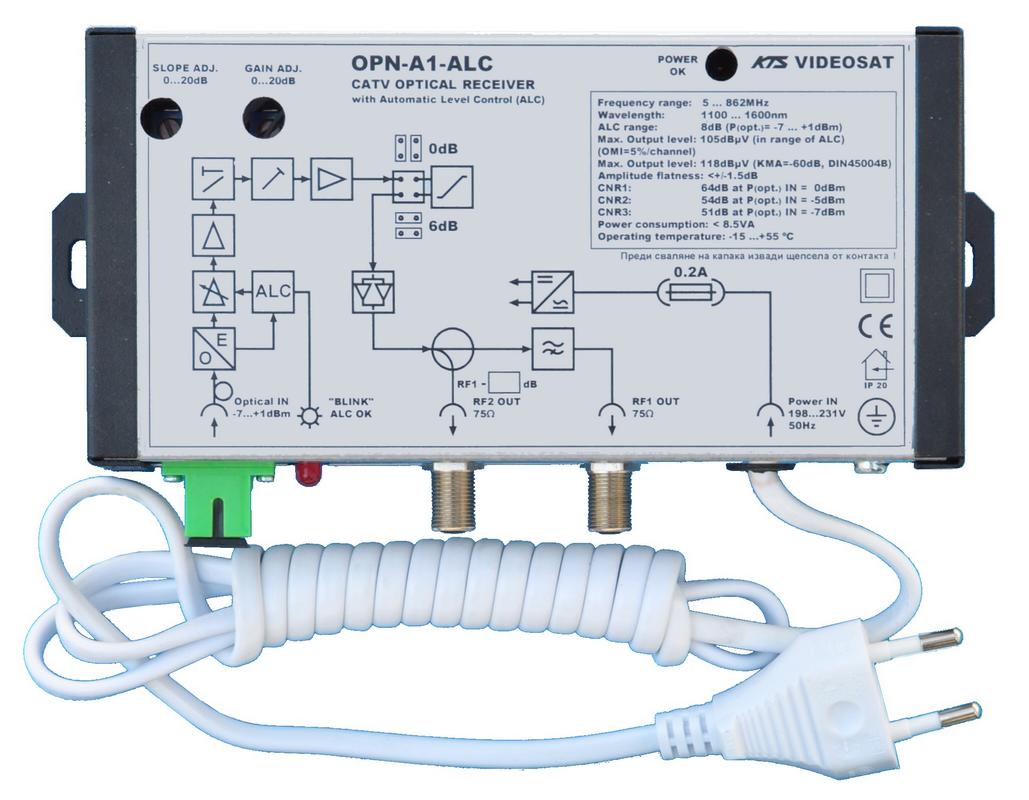

3. Оптичен приемник OPN‑A1‑ALC
   OPN‑A1‑ALC е оптичен приемник, предназначен за работа в CATV оптични системи с мрежова архитектура от типа FTTB или FTTH. Може да се използва и за приемане на сигналите от обратния канал в диапазона от 5 до 65 MHz.

Характерни особености:
● Автоматично поддържа постоянно изходно RF ниво при промяна на входното оптично ниво (система ALC)
● Работа при ниско ниво на оптична мощност
● Плавен индикатор за нивото на входната оптична мощност
● Плавна настройка на усилването и наклона
● Отсъствие на допълнителни сменяеми модули
● Два RF изхода
● Местно захранване
● Малка консумация на електроенергия
● Компактен корпус
● Лесен монтаж и експлоатация

ПАРАМЕТРИ

Оптични параментри

Дължина на вълната[nm]1100  ÷  1600
Загуби от отражение[dB]> 45
Тип на оптичното влакноЕдномодово 9/125µm
Оптичен съединителSC/APC
Номинална входна оптична мощност
(диапазон на работа на ALC)
[dBm]-7  ÷  +1
Индикатор за
входната оптична
мощност:
Ниска (<  -7 dBm)Угаснал
Номинална
(‑7 dBm  ÷   +1 dBm)
Мигащ
с променлива продължителност
в зависимост от оптичната мощност (системата ALC е сработила)
Висока (> +1 dBm)Постоянно светещ

Радиочестотни параметри

Работен честотен диапазон[MHz]5 ÷ 862
Изходен импеданс[Ω]75
Подтискане на отразения сигнал в изходите[dB]> 20 dB (-1.5 dB/oct.)
Амплитудна неравномерност[dB]< ±1.5
Обхват на регулиране на изходното ниво[dB]0  ÷  20
Обхват на регулиране на еквалайзера[dB]0  ÷  18
Максимално изходно ниво
при задействана система ALC
и OMI=5%/канал
[dBµV]105 ±0.5 dB
(при входна оптична мощност
от ‑7 dBm до +1 dBm)
Максимално изходно ниво
при KMA=-60dB (DIN45004B)
[dBµV]118
Отношение C/N
при входна
оптична мощност:
 0 dBm и OMI = 5% / канал[dB]> 64
-7 dBm и OMI = 5% / канал[dB]> 51
Ниво на сигнала на втория изход спрямо първия[dB]-20
(при заявка: -3.5, -6, -8, -12, -16)
Изходни съединителиF3/8"

Общи параметри

Захранващо напрежение[V]198 ÷ 231 / 50 Hz
Консумирана мощност [VA]8.5
Работен температурен обхват[°C]-15 ÷  +55
Клас на защитаIP 20
Габаритни размери (L x W x H)[mm]191 / 102 / 58
Маса[kg]0.8
Цена: 85 лв.
