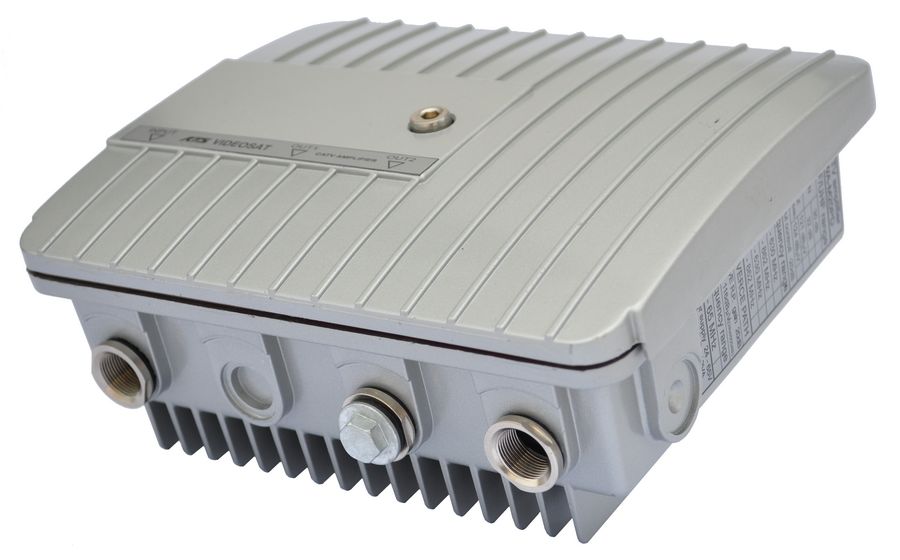

5. Магистрален усилвател NWA‑M20
ХАРАКТЕРНИ ОСОБЕНОСТИ:

● Push-pull хибриден усилвателен модул на NXP
● Вградена пасивна верига за обратен канал
● Възможност за включване на ARP‑21 - усилвател с честотен коректор и регулатор на усилването във веригата на обратния канал
● Вграден плавен честотен коректор и регулатор на усилването
● Комутируем втори изход
● Измервателни вход и изход
● Херметична алуминиева лята кутия
● Дистанционно захранване и избирателно подаване на захранващо напрежение по свързаните към усилвателя коаксиални линии с възможност за подаване на външно захранващо напрежение.
● Гръмозащита на входа и изходите.
● Коаксиални съединители 5/8"

Усилвателят се монтира посредством два броя монтажни планки, влизащи в комплектацията.

ПАРАМЕТРИ

Технически параметриОбратен каналVHF/UHF
АктивенПасивен
Честотен обхват[MHz]5 ÷ 30 (65)47 (85) ÷ 630
Усилванес 1
изход
[dB]20-1.532
с 2
изхода
[dB]16-5.528
Неравномерност[dB]±0.5
Максимално изходно ниво
при
кросмодулационно отстояние
KMA= -60dB (DIN 45004 B)
с 1
изход
[dBµV]114 121
с 2
изхода
[dBµV]110 117
Групово закъснение CH1 (49.75 MHz)[ns] < 10
Шумов коефициент[dB]< 5 < 7
Затихване на
отразения сигнал
[dB]> 15> 15> 20
(40 MHz/
-1.5
dB/oct.)
Затихване към
измервателния вход / изход
[dB]-20 ±0.5-20 ±1
Регулиране на усилването[dB]0 ÷ 10 0 ÷ 20
Регулиране на
честотната корекция
[dB]0 ÷ 10
и 3 вида
характеристики
 0 ÷ 18
или
6 ÷ 24
Входен / изходен импеданс[Ω]75
Работен температурен диапазон[°C]-15/+55
Степен на защита
IP 65
Габаритни размери (L x W x H)[mm]208 / 165 / 79
Маса[kg]+0.11.85

Захранване

ПараметърСтойност
Захранващо напрежение[V] / [Hz]24 ÷ 70 V / 50 ÷ 60 Hz
синусоидална или правоъгълна форма
Консумирана мощност
(+ активен обратен канал)
[VA]9 (+3)
Цена: 169 лв.
