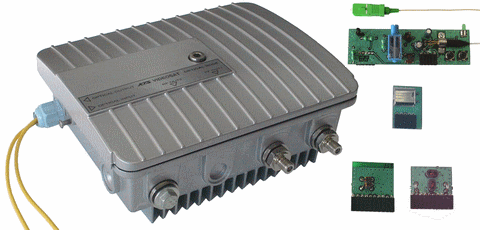

2. Оптичен възел OPN‑M20‑АLC
   OPN‑M20‑АLC е оптичен възел, предназначен за работа в HFC (хибридни влакнесто/коаксиални) двупосочни CATV оптични системи с мрежова архитектура от типа FTTC или FTTB.

Характерни особености:
● Контрол на входното оптично ниво и автоматично поддържане на постоянно изходно RF ниво (система ALC)
● Работа при ниско ниво на оптична мощност
● Измерване за нивото на входната оптична мощност
● Плавна настройка на усилването и наклона
● Мощен (power doubler) GaAs усилвател в изхода
● Два RF изхода (сплитер или TAP)
● Сменяем оптичен предавател за обратния канал
● Вграждане на генератор на опорна пилотна честота
● Дистанционно захранване
● Вграден AC Inserter за подаване на захранване в изходите
● Малка консумация на електроенергия
● Алуминиев херметичен корпус
● Лесен монтаж и експлоатация

ПАРАМЕТРИ

ПРИЕМНА ЧАСТ

Оптични параментри

Дължина на вълната[nm]1100  ÷  1600
Загуби от отражение[dB]> 45
Тип на оптичното влакноЕдномодово 9/125µm
Оптичен съединителSC/APC
Oбхват на действие на системата ALC[dBm]-7   ÷   +2
9 разряден индикатор за входната оптична мощност:Червен (ниска)[dBm]<  -7
Зелен (номинална)-6,  -5,  -4,  -3,  -2,  -1,  0
Жълт (висока)> +1

Радиочестотни параметри

Работен честотен диапазон[MHz]85(47) ÷ 862
Изходен импеданс[Ω]75
Подтискане на отразения сигнал в изходите[dB]> 20 dB (-1.5 dB/oct.)
Амплитудна неравномерност (О-Е)[dB]< ±1
Обхват на регулиране на изходното ниво[dB]0  ÷  20
Обхват на регулиране на еквалайзера[dB]4  ÷  22 (+6)
Макс. изходно ниво ограничено от усилването
при входна опт. мощност -7 ÷ +2 dBm и OMI=5%/канал
[dBµV]115
Нелинейни изкривявания:
CENELEC 110 Channels
VO = 111 dBµV при 745.25MHz
и 10dB наклон:
Съставно биене от втори ред
(CSO)
[dBc]> -63
Съставно тройно биене
(CTB)
[dBc]> -60
Отношение C/N
при входна оптична мощност:
 0 dBm и OMI = 5% / канал[dB]> 64
-5 dBm и OMI = 5% / канал[dBm]> 54
-7 dBm и OMI = 5% / канал[dBm]> 51
Ниво на сигнала на втория изход спрямо първияОпция NS22[dB]3.5
Опция NA11[dB]-6, -8, -12, -16
Контролен изход[dB]-20, F3/8"
Изходни съединителиF3/8" (PG11)

ПРЕДАВАТЕЛНА ЧАСТ (опция UOT-01)

Оптични параментри

Тип на лазераFP
Дължина на вълната[nm]1310
Изходна оптична мощност[dBm]3
Спектрална ширина[nm]3
Относителна интензивност на шума ( RIN )[dB/Hz]-145
Тип на оптичното влакноЕдномодово 9/125µm
Оптичен съединителSC/APC
Индикатор за наличие на номинална изходна оптична мощностзелен

Радиочестотни параметри

Работен честотен диапазон[MHz]5 ÷ 65 (30)
Загуби от отражение[dB]> 18
Минимално входно RF ниво за получаване на 5% OMI
(при входенатенюатор = 0dB)
[dBµV]74
( 69 с включен усилвател +5dB )
Обхват на регулиране на входния атенюатор[dB]0 ÷ 20
Контролен изход от входа на лазера[dB]-20, F3/8"
(74dBµV за получаване на 5% OMI)
Честота на генератора на опорна пилотна честота (Опция PG-Х.Х)[MHz]5 ÷ 16 (по заявка)
OMI предизвикана от пилотната честота[%]3.16 (с 4dB по-малко от 5%)

ОБЩИ ПАРАМЕТРИ

Захранващо напрежение[V]24 ÷ 70
50 ÷ 60 Hz
синусоидална или правоъгълна форма
или DC
Консумирана мощност с опция UOT-01[VA]15
без опция UOT-01[VA]13
Максимално пропускан ток по линията[A]< 5
Работен температурен обхват[°C]-15 ÷  +55
Клас на защитаIP 66
Габаритни размери (L x W x H)[mm]208 / 165 / 79
Маса[kg]1.65
Цена: 198 лв.
