ПРЕДНАЗНАЧЕНИЕ:

   Да приема аналогови сателитни телевизионни програми и да ги преобразува в стандартен телевизионен канал. Използва се за изграждане на главни станции за кабелна телевизия в градове или големи жилищни райони.

ХАРАКТЕРНИ ОСОБЕНОСТИ:

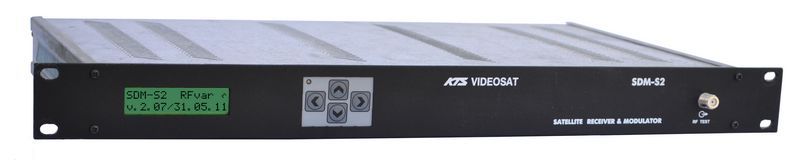

   Разполага с един високочестотен (F3/8") и един AV вход (SCART), които се превключват по избор от оператора, от автоматизирана система за управление, или чрез сигнал, подаден на съединителя SCART. Звуковият съпровод може да се превключва в режими стерео, моно или двуезичен. Освен това SDM‑S2 може да подава захранващо напрежение към сателитния конвертор.

   Модулът се произвежда в две модификации - на фиксиран изходен канал, или със свободно честотно програмируем изход в диапазона от 46 MHz до 880 MHz.

● Автономно устройство, притежаващо самостоятелно захранване, индикация и управление;
● Вграден интерфейс за дистанционно управление чрез приложния софтуер MSControl;
● Захранване на сателитния конвертор;
● Работа на съседни канали;
● Вградени суматори за каскадно свързване на високочестотните изходи;
● Изключително високи технически характeристики;
● Подтискане на страничните излъчвания > 70 dB;
● Отношение C/N > 75 dB;
● Телевизионни стандарти B/G/D/K;
● Дистанционно управление през сериен интерфейс чрез приложния софтуер MSControl;
● Размери: 19” х 1RU x 250mm;

ПАРАМЕТРИ:
ОБЩИ ПАРАМЕТРИ:
Работен температурен обхват	[°C]	0 ÷ +50
Температурен обхват на съхранение	[°C]	-20 ÷ +50
Захранващо напрежение	[V]	198 ÷ 231 (AC/50 Hz) или 48 (DC)
Консумирана мощност	[VA]	15
Габаритни размери (Ш x В x Д)		19” х 1RU x 250mm
Маса	[kg]	3
ВИДЕО ПАРАМЕТРИ:
Съединители		SCART 21 pin
Входен импеданс	[Ω]	75
Входно ниво	[Vpp]	1
Регулиране на входното ниво	[dB]	-3, 0, +3
Затихване на отразения сигнал	[dB]	> 30
Възстановяване на постоянната съставяща по върха на синхро импулса	[%]	< 0.3
Възстановяване на постоянната съставяща с проста фиксация	[%]	< 2.5
Нелинейност при предаване на сигналите за яркост	[%]	< 1.7
Разлика между времената за предаване на сигналите за яркост и цветност	[ns]	< ±25
Диференциално усилване	[%]	< 2
Диференциална фаза	[°]	< 0.8
АУДИО ПАРАМЕТРИ:
Съединители		SCART 21 pin
Входен импеданс	[Ω]	600/10k
Входно ниво (за девиация 50 kHz)	[dBm]	0 dBm
Регулиране на входното ниво	[dB]	±12.5, стъпка 1.25dB
Амплитудна неравномерност в честотната лента 20 Hz ÷ 15 kHz	[dB]	±0.5
Тип на модулацията		FM
Преемфазис	µs	50
Деемфазис	µs	50, 75, J17, OFF
Нелинейни изкривявания при девиация 50 kHz	[%]	< 0.4
Сигнал/Шум при девиация 50kHz	[dB]	> 65
Режими		Стерео, Моно, Двуезичен
Стерео разделяне	[dB]	> 45
ВИСОКОЧЕСТОТНА ЧАСТ:
Съединители		F3/8"
Входен импеданс	[Ω]	75
Изходен импеданс	[Ω]	75
Затихване на отразения сигнал	[dB]	> 20
Проходно затихване на изх. суматор	[dB]	< 0.5
Входен честотен обхват	[MHz]	от 950 до 2050, стъпка 0.5 MHz; АДЧ
Изходен честотен обхват	[MHz]	от 46 до 860 (свободно избиране със стъпка 250 KHz или фиксиран канал)
Телевизионен стандарт		B/G/D/K – свободно избираем
Входно ниво	[dBµV]	39 ÷ 90
Изходно ниво	[dBµV]	73 ÷ 93 стъпка на регулиране 0.2dB
Контролен изход		Изведен на предния панел
Амплитудна неравномерност в лента 8 MHz	[dB]	< 1
Отношение носещи Звук/Картина	[dB]	- 12 регулируемо
Отношение носещи Стерео звук/Картина	[dB]	- 20 регулируемо
Отношение C/N за лента 5.75MHz	[dB]	> 75
Подтискане на страничните излъчвания	[dB]	> 70
Захранване на конвертора		14/18V DC, 22KHz защита от претоварване
УПРАВЛЕНИЕ И ИНДИКАЦИЯ:
Управление		Четири бутонна клавиатура Пълен дистанционен котрол
Индикация		Матричен LCD дисплей 2х16 символа
