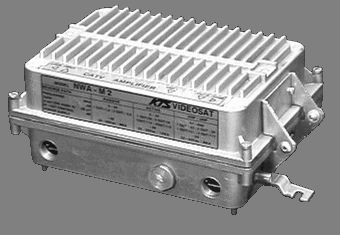

1. Магистрален усилвател NWA‑M1
ХАРАКТЕРНИ ОСОБЕНОСТИ:

● Push-pull хибриден усилвателен модул на NXP
● Вградена пасивна верига за обратен канал
● Възможност за включване на ARP‑21 - усилвател с честотен коректор и регулатор на усилването във веригата на обратния канал
● Вграден плавен честотен коректор и регулатор на усилването
● Комутируем втори изход
● Измервателни вход и изход
● Херметична алуминиева лята кутия
● Захранване от електрическата мрежа
● Гръмозащита на входа и изходите
● Коаксиални съединители 3/8" или 5/8"

Усилвателят се монтира посредством два броя монтажни планки, влизащи в комплектацията.

ПАРАМЕТРИ

Технически параметриОбратен каналVHF/UHF
АктивенПасивен
Честотен обхват[MHz]5 ÷ 30 (65)47(85) ÷ 630
Усилванес 1
изход
[dB]20-1.532
с 2
изхода
[dB]16-5.528
Неравномерност[dB]±0.5
Максимално изходно ниво
при
кросмодулационно отстояние
KMA= -60dB (DIN 45004 B)
с 1
изход
[dBµV]114 121
с 2
изхода
[dBµV]110 117
Групово закъснение CH1 (49.75 MHz)[ns] < 10
Шумов коефициент[dB]< 5 < 7
Затихване на отразения сигнал[dB]> 15> 15> 20
(40 MHz/-1.5 dB/oct.)
Затихване към
измервателния вход / изход
[dB]-20 ±0.5-20 ±1
Регулиране на усилването[dB]0 ÷ 10 0 ÷ 20
Регулиране на
честотната корекция
[dB]0 ÷ 10
и 3 вида
характеристики
 0 ÷ 18
или
6 ÷ 24
Входен / изходен импеданс[Ω]75
Работен температурен диапазон[°C]-15/+55
Степен на защита
IP 65
Габаритни размери (L x W x H)[mm]240 / 160 / 105
Маса[kg]+0.11.7

Захранване

ПараметърСтойност
Захранващо напрежение[V] / [Hz]220 V +5%,-10% / 50 Hz
Консумирана мощност
(+ активен обратен канал)
[VA]11 (+3)

Цена: 149 лв.
