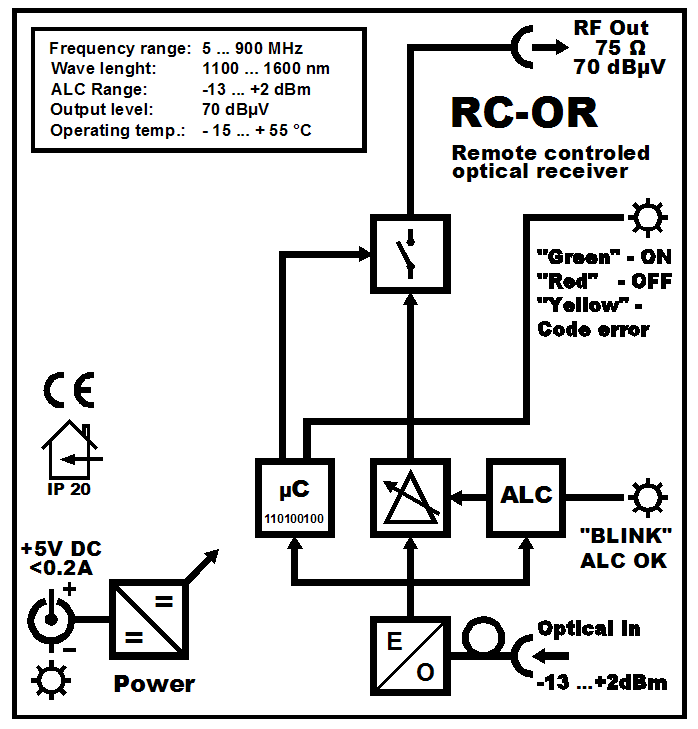

RC‑OR е оптичен приемник с изключващ се дистанционно RF изход, предназначен да работи в CATV оптични системи с мрежова архитектура от типа FTTH, в които се използва система за дистанционен контрол от типа RC за контрол на достъпа на отделните абонати.

Характерни особености:
● Дистанционно включване и изключване на RF изхода.
● Индикация на състоянието: включен RF изход, изключен RF изход или липса на управляващ сигнал (включен RF изход) съответно със зелен, червен и жълт цвят на светодиодния индикатор.
● Автоматично поддържа постоянно изходно RF ниво при промяна на входното оптично ниво (система ALC)
● Работа при много ниско ниво на оптична мощност
● Плавен индикатор на нивото на входната оптична мощност
● Равномерна амплитудно-честотна характеристика в изхода
● Отсъствие на регулиращи елементи
● Малка консумация на електроенергия
● Вградени възстановяеми защити от пренапрежение и повишена консумация за осигуряване на надеждна работа.
● Компактен корпус
● Лесен монтаж и експлоатация
● Фабрично зададени честота на управляващия сигнал, идентификационен номер на устройството и идентификационен номер на системата за дистанционен контрол. Идентификационният номер на устройството и идентификационният номер на системата за дистанционен контрол са написани от долната страна на устройството.

ПАРАМЕТРИ

Оптични параметри
Дължина на вълната		[nm]	1100  ÷  1600
Загуби от отражение		[dB]	> 45
Тип на оптичното влакно			Едномодово 9/125µm
Оптичен съединител			SC/APC
Номинална входна оптична мощност (диапазон на работа на ALC)		[dBm]	-13  ÷  +2
Индикатор за входната оптична мощност:	Ниска (<  ‑13 dBm)		Угаснал
	Номинална (‑13 dBm  ÷   +2 dBm)		Мигащ с променлива продължителност в зависимост от оптичната мощност (системата ALC е сработила)
	Висока (> +2 dBm)		Постоянно светещ
Радиочестотни параметри
Работен честотен диапазон		[MHz]	5 ÷ 900
Изходен импеданс		[Ω]	75
Подтискане на отразения сигнал в изходa		[dB]	> 20 dB (-1.5 dB/oct.)
Амплитудна неравномерност		[dB]	<  ±1.5
Амплитудно-честотна характеристика			равномерна
Изходно ниво при задействана система ALC и OMI=5%/канал		[dBµV]	70 (при входна оптична мощност от ‑13 dBm до +2 dBm)
Отношение C/N при входна оптична мощност:	0 dBm и OMI = 5% / канал	[dB]	> 60
	-5 dBm и OMI = 5% / канал	[dB]	> 52
	-10 dBm и OMI = 5% / канал	[dB]	> 46
Изходен съединител			F3/8"
Общи параметри
Индикатор за състоянието на устройството:	RF изход включен		Зелен
	RF изход изключен		Червен
	Няма или неразпознат управляващ сигнал (RF изход включен)		Жълт
Захранващо напрежение на захранващия куплунг			5V DC от външен стабилизатор
Консумиран ток		[A]	< 0.15
Консумирана мощност		[VA]	< 0.8
Работен температурен обхват		[°C]	-15 ÷  +55
Клас на защита			IP 20
Габаритни размери (L x W x H)		[mm]	90 / 80 / 33
Маса (без захранващия адаптер)		[kg]	0.1
