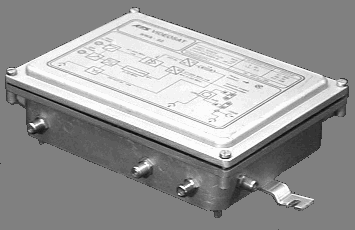

1. Абонатен усилвател с херметичен корпус NWA‑S1
ХАРАКТЕРНИ ОСОБЕНОСТИ:

● Разширен честотен диапазон
● Вградена пасивна верига за обратен канал
● Възможност за включване на ARP‑21 - усилвател с честотен коректор и регулатор на усилването във веригата на обратния канал
● Вграден плавен честотен коректор и регулатор на усилването
● Комутируем втори изход
● Измервателен изход
● Херметична алуминиева лята кутия
● Захранване от електрическата мрежа
● Коаксиални съединители 3/8" или 5/8"

Усилвателят се монтира посредством два броя монтажни планки, влизащи в комплектацията.

ПАРАМЕТРИ

Технически параметриОбратен каналVHF/UHF
АктивенПасивен
Честотен обхват[MHz]5 ÷ 30 (65)47 (85) ÷ 650
Усилванес 1
изход
[dB]20-1.530
с 2
изхода
[dB]16-5.526
Неравномерност[dB]±0.5
Максимално изходно ниво при
кросмодулационно отстояние
KMA= -60dB (DIN 45004 B)
с 1
изход
[dBµV]114 115
с 2
изхода
[dBµV]110 111
Шумов коефициент[dB]< 5 < 5
Затихване на отразения сигнал[dB]> 15> 15> 20
(40 MHz/-1.5 dB/oct.)
Затихване към измервателния вход / изход[dB]-20 ±0.5-20 ±1
Регулиране на усилването[dB]0 ÷ 10 0 ÷ 20
Регулиране на честотната корекция[dB]0 ÷ 10
и 3 вида
характеристики
 0 ÷ 18 или 10 ÷ 28
Входен / изходен импеданс[Ω]75
Работен температурен диапазон[°C]-15/+55
Степен на защита
IP 65
Габаритни размери (L x W x H)[mm]240 / 160 / 67
Маса[kg]+0.11.4

Захранване

ПараметърСтойност
Захранващо напрежение[V] / [Hz]20 ÷ 65 V / 50 ÷ 60 Hz
синусоидална или правоъгълна форма
Консумирана мощност
(+ активен обратен канал)
[VA]4.5 (+3)

Цена: 76 лв.
