ХАРАКТЕРНИ ОСОБЕНОСТИ:

● Разширен честотен диапазон
● Вградена пасивна верига за обратен канал
● Възможност за включване на ARP‑21 - усилвател с честотен коректор и регулатор на усилването във веригата на обратния канал
● Вграден плавен честотен коректор и регулатор на усилването
● Комутируем втори изход
● Измервателен изход

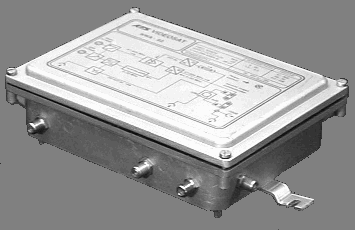

● Херметична алуминиева лята кутия
● Дистанционно захранване
● Коаксиални съединители 5/8"
● Възможност за подаване на външно захранващо напрежение.

Усилвателят се монтира посредством два броя монтажни планки, влизащи в комплектацията.

ПАРАМЕТРИ

Технически параметри			Обратен канал		VHF/UHF
			Активен	Пасивен
Честотен обхват		[MHz]	5 ÷ 30 (65)		47 (85) ÷ 650
Усилване	с 1 изход	[dB]	20	-1.5	30
	с 2 изхода	[dB]	16	-5.5	26
Неравномерност		[dB]	±0.5
Максимално изходно ниво при кросмодулационно отстояние KMA= -60dB (DIN 45004 B)	с 1 изход	[dBµV]	114		115
	с 2 изхода	[dBµV]	110		111
Шумов коефициент		[dB]	< 5		< 5
Затихване на отразения сигнал		[dB]	> 15	> 15	> 20 (40 MHz/-1.5 dB/oct.)
Затихване към измервателния вход / изход		[dB]	-20 ±0.5		-20 ±1
Регулиране на усилването		[dB]	0 ÷ 10		0 ÷ 20
Регулиране на честотната корекция		[dB]	0 ÷ 10 и 3 вида характеристики		0 ÷ 18 или 10 ÷ 28
Входен / изходен импеданс		[Ω]	75
Работен температурен диапазон		[°C]	-15/+55
Степен на защита			IP 65
Габаритни размери (L x W x H)		[mm]	240 / 160 / 67
Маса		[kg]	+0.1	1.3

Захранване

Параметър		Стойност
Захранващо напрежение	[V] / [Hz]	20 ÷ 70 V / 50 ÷ 60 Hz синусоидална или правоъгълна форма
Консумирана мощност (+ активен обратен канал)	[VA]	4.5 (+3)
