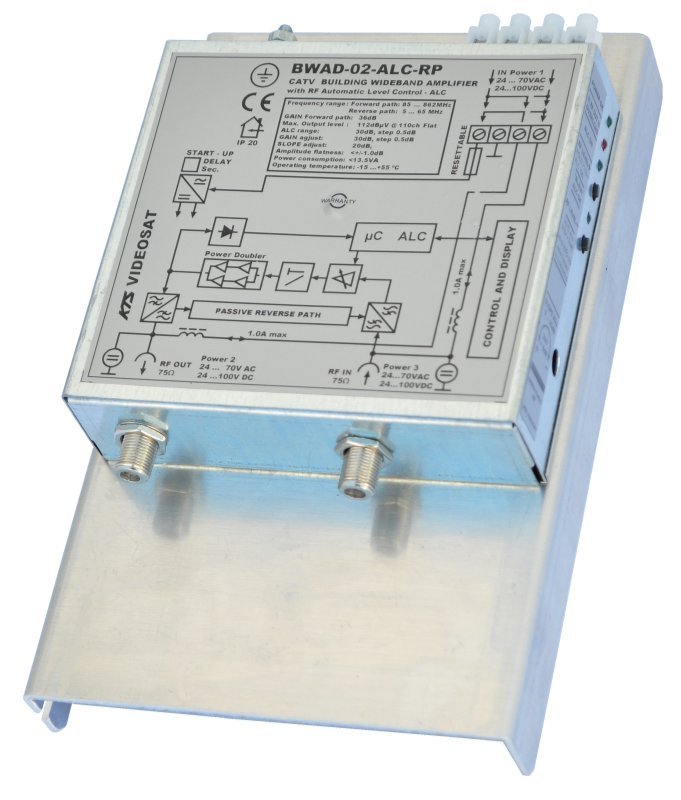

16. Сграден усилвател BWAD‑02‑ALC‑RP
ОПИСАНИЕ:

BWAD‑ALC‑RP е широколентов усилвател, предназначен за работа в двупосочни или еднопосочни коаксиални кабелни мрежи. Разработен е специално за изграждане на съвременни сградни CATV мрежи, като са заложени следните основни принципи:
● Малки габарити
● Високо изходно ниво - GaAs "Power Doubler" усилвател в изхода
● Универсално захранване
● Включване към кабелната мрежа без необходимост от използване на специализирани измервателни уреди
● Напълно автоматична и надеждна работа
● Съвместимост с мрежови устройства работещи по HCNA или DOCSIS стандарти
● Конкурентна цена

ХАРАКТЕРНИ ОСОБЕНОСТИ:

● Малки габарити за удобен монтаж в табла
● Високо изходно ниво
● Напълно автоматична работа, като се следи изходнaта RF мощност (система ALC). В автоматичен режим вграденият микроконтролер гарантира постоянно изходно RF ниво, независимо от промяната на входното RF ниво. Едновременно с това контролерът позволява достигане на максимално допустимото изходно RF ниво на границата на възникване на нелинейни изкривявания независимо от промяната на броя на телевизионните канали (аналогови или цифрови), или при промяна на наклона на амплитудно‑честотната характеристика в изхода.
● Универсално захранване
● Включване към кабелната мрежа без необходимост от използване на специализирани измервателни уреди
● Индикатор за състоянието на системата ALC
● Прецизен цифров регулатор на изходното ниво с индикатор за неговото състояние
● Плавно регулиране на наклона
● Мощен (Power Doubler) GaAs усилвател в изхода
● Отлично съгласуван пасивен обратен канал, даващ възможност за работа на мрежови устройства работещи по HCNA или DOCSIS стандарти
● Вграден AC Inserter за подаване на захранване в изходa
● Вградени възстановяеми защити от пренапрежение
● Малка консумация на електроенергия
● Лесен монтаж и експлоатация


ПАРАМЕТРИ

Технически параметри
Дименсия
Стойност
Честотен обхват
VHF / UHF
[MHz]
85 (47) ÷ 862
Обратен канал
5 ÷ 65 (30)
Усилване
[dB]
36
Внесено затихване
в обратния канал
[dB]
< 1.5
Неравномерност
VHF / UHF
[dB]
< ±1
Обратен канал
< ±0.5
Максимално изходно ниво
при кросмодулационно отстояние
KMA= -60dB (DIN 45004 B)
[dBµV]
125
Максимално изходно ниво
CENELEC 110Ch. (без наклон)
[dBµV]
112
Шумов коефициент
[dB]
< 6
Затихване на отразения сигнал
[dB]
> 20
(40 MHz/-1.5 dB/oct.)
Регулиране на усилването
[dB]
0 ÷ 30
със стъпка 0.5 dB
Режими на регулиране
на усилването

ръчно или автоматично
(система ALC за поддържане
на постоянно изходно ниво)
Индикатор за
състоянието на
регулатора на
изходното RF ниво:
Максимално ниво

Постоянно светещ
Режим на регулиране

Мигащ
с променлива продължителност
в зависимост от положението
на регулатора
Минимално ниво
(Макс. ниво - 30dB)

Угаснал
Индикатор за възникване на
нелинейни изкривявания в изхода

Да (червен цвят)
Светва при превишаване
на изходното ниво над
максимално допустимото.
Изходно ниво,
поддържано от системата ALC

Фабрично зададена стойност,
или потребителска стойност,
по-малка или равна на фабричната
Регулиране на
честотната корекция
[dB]
0 ÷ 20
Входен / изходен импеданс
[Ω]
75
Съединители

F 3/8”
Захранващо напрежение
[V]
24÷70 AC, 24÷100 DC
Консумирана мощност
[VA]
< 13.5
Максимално пропускан ток
по линията
[A]
< 1
Работен температурен диапазон
[°C]
-15 / +55
Степен на защита
IP 20
Габаритни размери (L x W x H)
[mm]
195 / 120 / 56
Маса
[kg]
0.61

Цена: 154 лв.
