ПРЕДНАЗНАЧЕНИЕ:

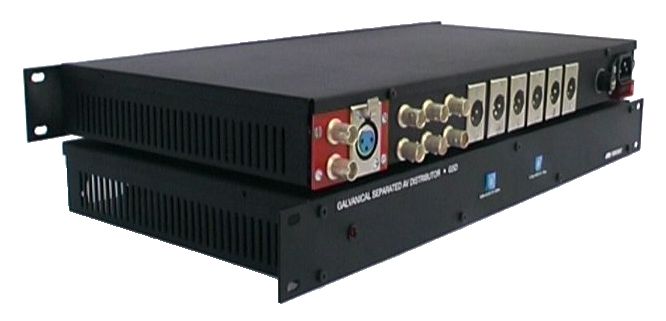

   Галванично изолиращият AV разпределител GSD е предназначен да изолира галванично и да разделя на три (при вариант със стерео звук), или на шест (при вариант с моно звук) входните видео и аудио сигнали, като има възможност за ръчно компенсиране на входните нива. Предназначен е за професионално приложение в студийни комплекси, ретранслатори и др.

ХАРАКТЕРНИ ОСОБЕНОСТИ:

   Галванично изолиращият AV разпределител GSD разполага с високоомен видео вход на букса тип BNC към който шлейфово е свързана втора букса тип BNC, сигналът от която при необходимост може да се подаде към друго устройство.
Ако това не се прави, към втората букса се свързва товар от 75 Ω.

ПАРАМЕТРИ

Технически параметри	Дименсия	Стойност
ОБЩИ ПАРАМЕТРИ:
Захранващо напрежение	[V] / [Hz]	220 V +5%-10% / 50 Hz
Консумирана мощност	[VA]	8
Работен температурен диапазон	[°C]	-15 / +55
Степен на защита		IP 20
Габаритни размери (L x W x H)		19” х 1RU x 250mm
Маса	[kg]	2.6
ВИДЕО ПАРАМЕТРИ:
Входен импеданс	[Ω]	10k
Входно ниво	[Vpp]	1 (номинално)
Ръчно регулиране на входното ниво	[Vpp]	0.7 ÷ 1.4 (чрез превключвател с 16 позиции)
Брой изходи		6 (при вариант с моно звук) 3 (при вариант със стерео звук)
Диференциална фаза	[°]	< 3
Диференциално усилване	[%]	< 3
Разлика в усилването за предаване на сигналите за яркост и цветност	[%]	< 3
Разлика между времената за предаване на сигналите за яркост и цветност	[ns]	<15
Нелинейност при предаване на сигналите за яркост	[%]	< 5
Отношение сигнал/шум	[dB]	> 65
АУДИО ПАРАМЕТРИ:
Входен съединител		XLR
Входен импеданс	[Ω]	600 (симетричен)
Входно ниво	[dBm]	6 (номинално)
Ръчно регулиране на входното ниво	[dBm]	0 ÷ 12 (чрез превключвател с 16 позиции)
Изходни съединители		XLR
Изходен импеданс	[Ω]	30 (симетрични)
Изходно ниво	[dBm]	6
АЧХ на ниво 0.4 dB	[Hz]	40 ÷ 20000
Нелинейни изкривявания за честотната лента 40 Hz ÷ 20 kHz	[%]	< 0.1
Отношение сигнал/шум	[dB]	> 75
